E’ un po’ che volevo scrivere questo articolo per documentare l’acquisto e il successivo modding che ho fatto all’ASrock Ion 330. Ho comprato questo PC per utilizzarlo come HTPC attaccato alla mia televisione tramite cavo HDMI. Inizialmente ho usato Windows XP con sopra Media Portal e successivamente XBMC. Adesso lo utilizzo con LibreElec e Kodi come media player.

L’idea che avevo fin dall’inizio era quella di rimuovere il lettore DVD, inserire due dischi, uno per il sistema operativo e uno per contenere tutti i file multimediali da utilizzare sull’HTPC. Inoltre volevo installare una nuova ventola enorme, potente ma silenziosissima. Ecco la storia fotografica dall’unboxing fino all’assemblaggio finale del mio modding. In fondo all’articolo ho inserito anche la documentazione ufficiale in formato PDF.

Unboxing

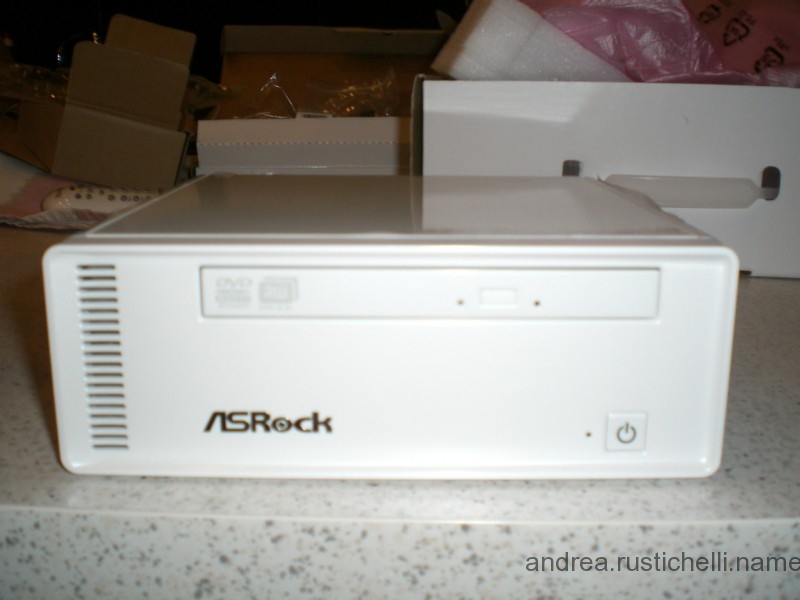

Ecco come appare l’ASrock Ion 330. Nella parte frontale si trova il lettore DVD e il pulsante di accesione; mentre nella parte posteriore si trovano lo spinotto per l’alimentazione, le uscite audio tra cui una digitale, la porta per il cavo di rete (anche se è disponibile il modulo WiFi), 6 porte USB, pa porta HDMI, l’uscita video e l’eSata per i dischi esterni che supportano questo formato.

Lo smontaggio

Svitando le viti sul pannello posteriore è possibile togliere la parte superiore del case per avere pieno accesso al case e da lì iniziare a smontare tutti i componenti. Come detto l’idea era quella di togliere il lettore DVD in modo da fare arrivare l’aria della nuova ventola direttamente sui dischi e sui processori, aumentando il potere di raffreddamento dell’intero sistema e, al contempo, diminuire la rumorosità.

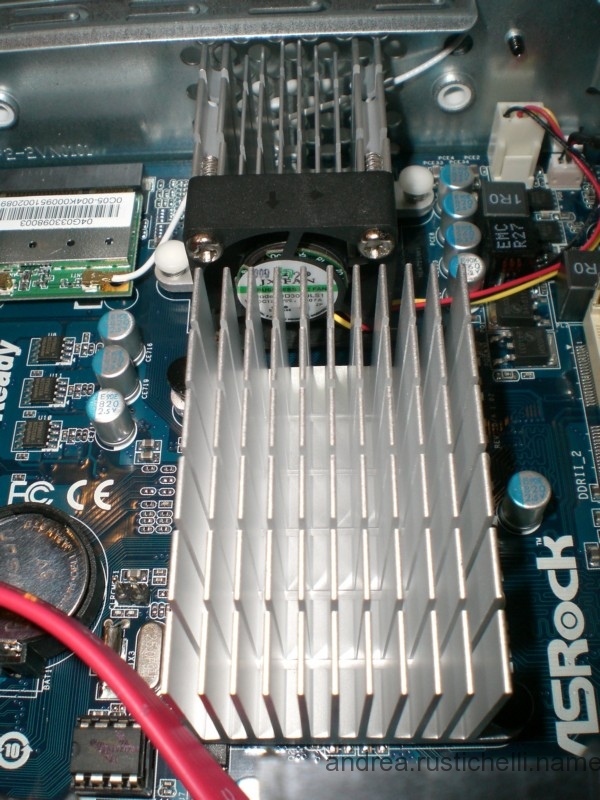

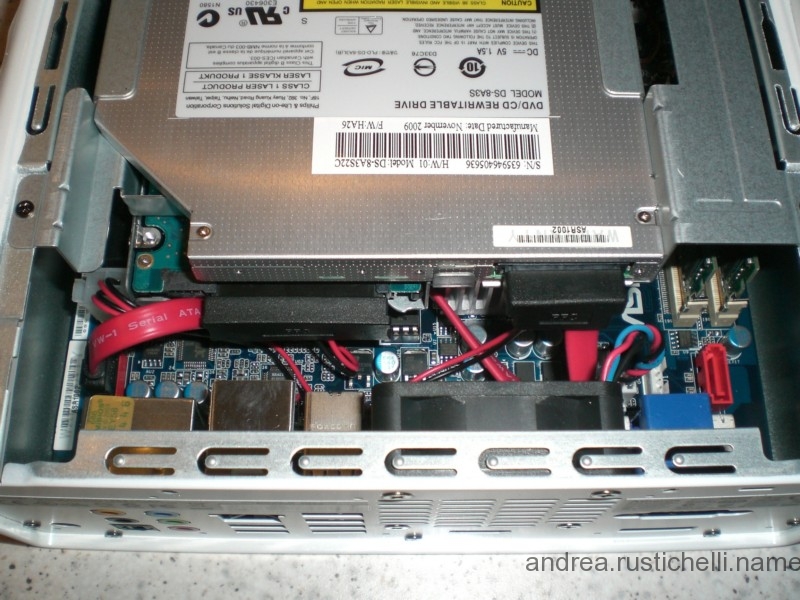

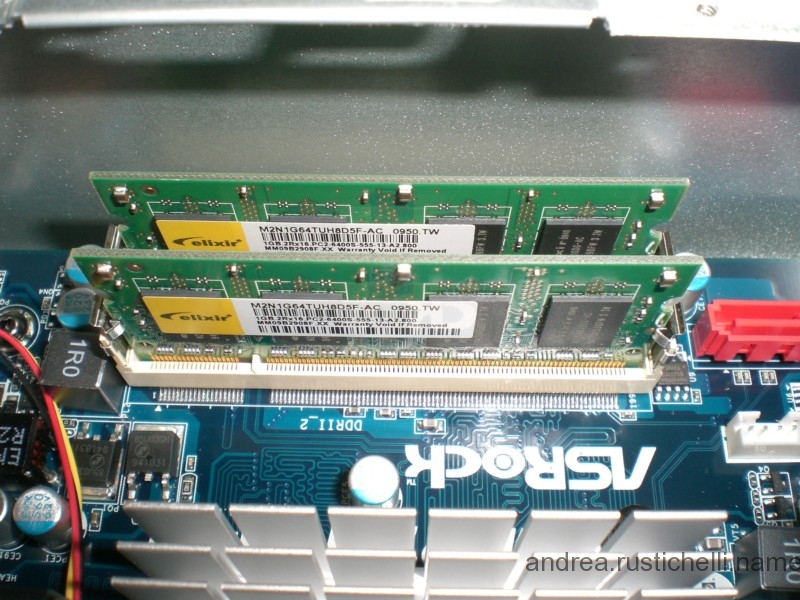

Come appare l’interno appena rimossa la parte superiore del case

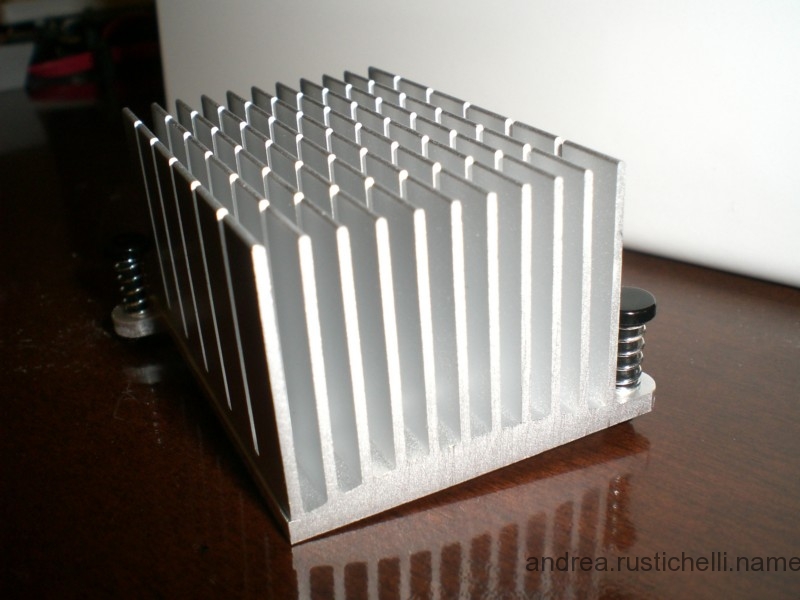

Il dissipatore del processore rimosso

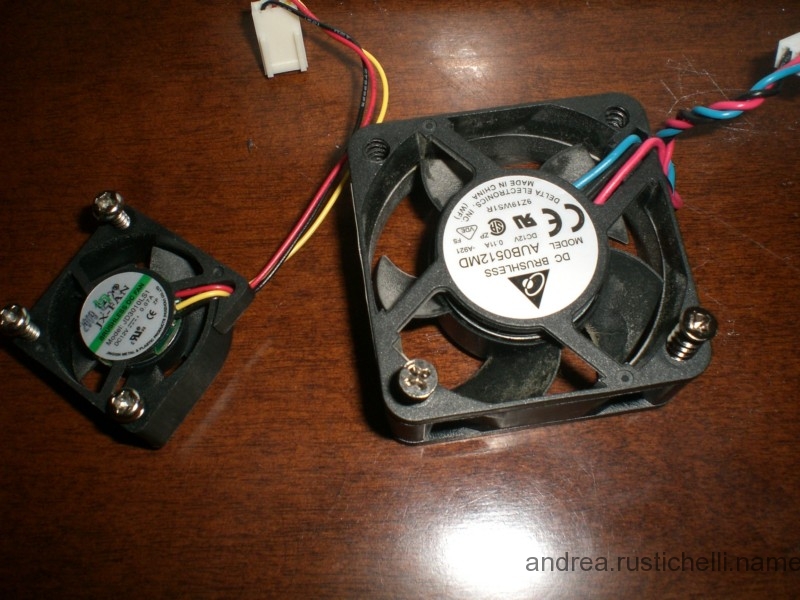

Le due ventole rimosse

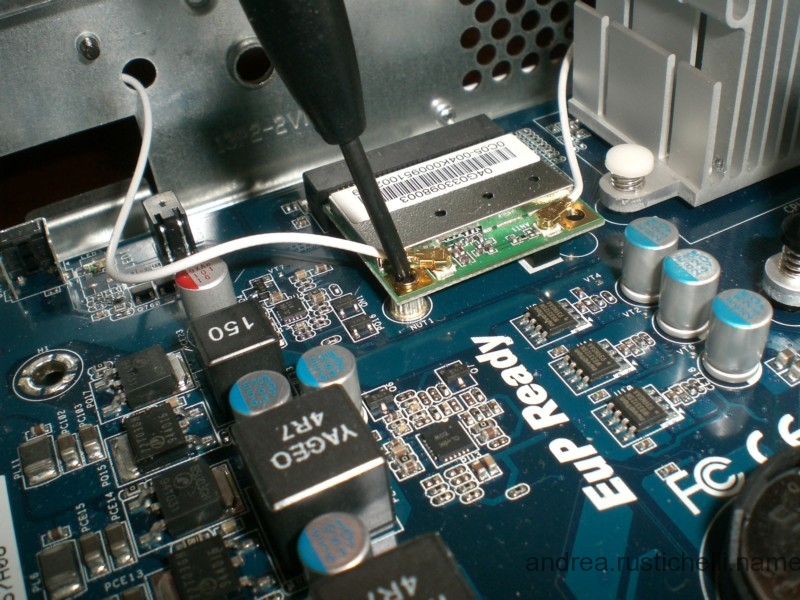

Il modulo del WiFi

Fori di ventilazione e frontale

Purtroppo, considerando le mie scarse abilitò manuali, ho fatto un lavoro molto “hard” per creare il foro nella parte alta del case. Nel supporto interno invece ho praticato facilmente il foro utilizzando il Dremel. Nella parte alta del case ho fatto un buco in modo da poterci alloggiare una ventola abbastanza grossa appoggiata su 4 piedini in silicone in modo da azzerare completamente il rumore dovuto alle vibrazioni. Infine ho dovuto praticare un altro foro piccolo per fare passare il cavo di alimentazione della ventola e poterlo collegare alla presa presente nella scheda madre.

Il foro sul supporto interno

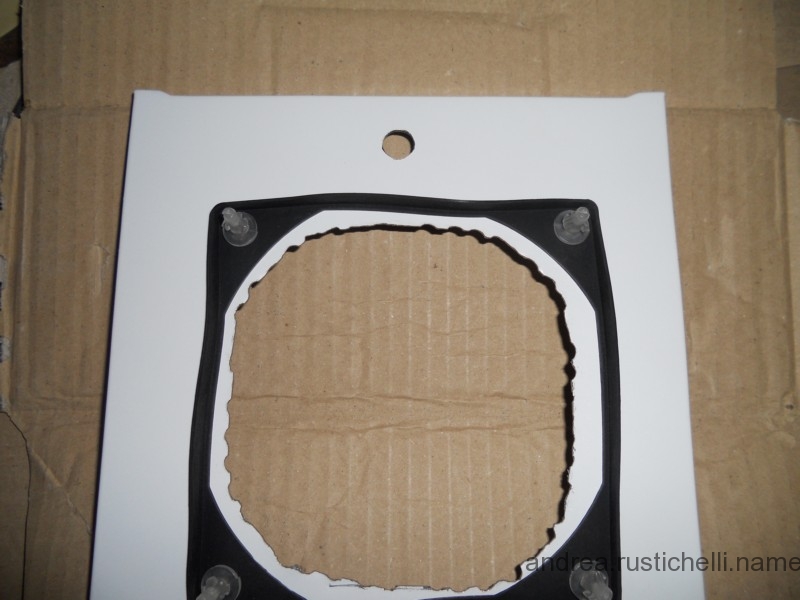

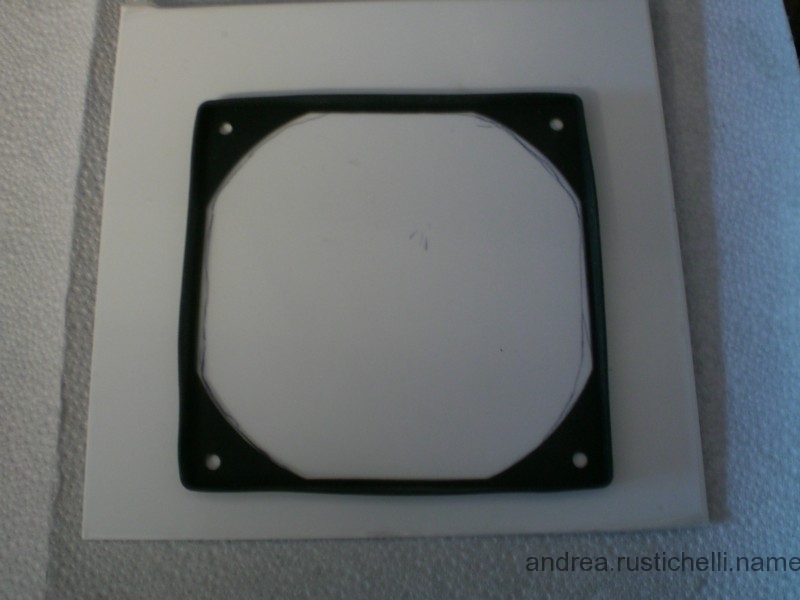

Il supporto della ventola utilizzata come maschera..

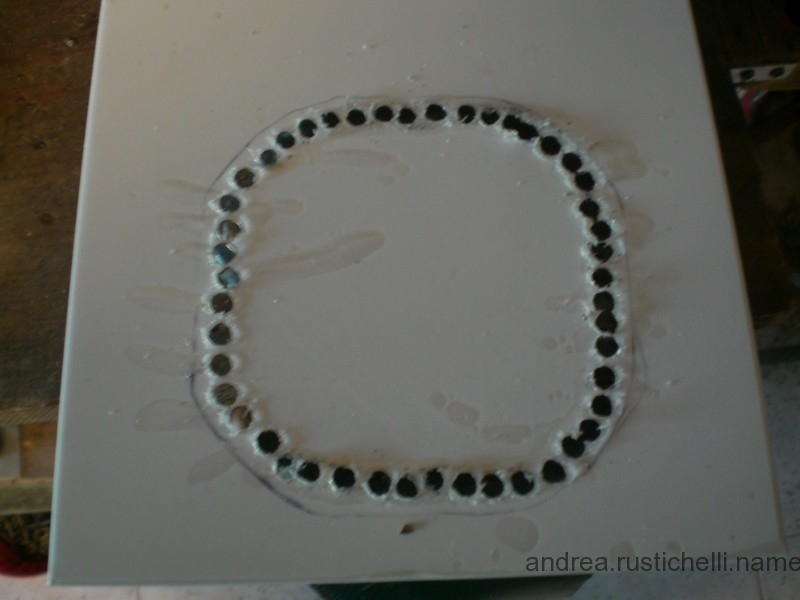

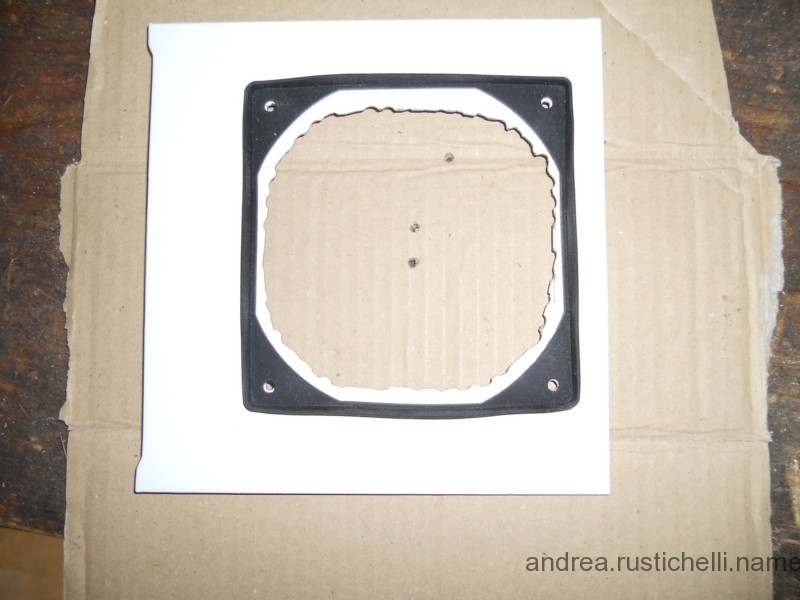

Il foro con i borsi più smussati

Il supporto della ventola e i 4 piedini in silicone

I 4 piedini in silicone visti dall'interno

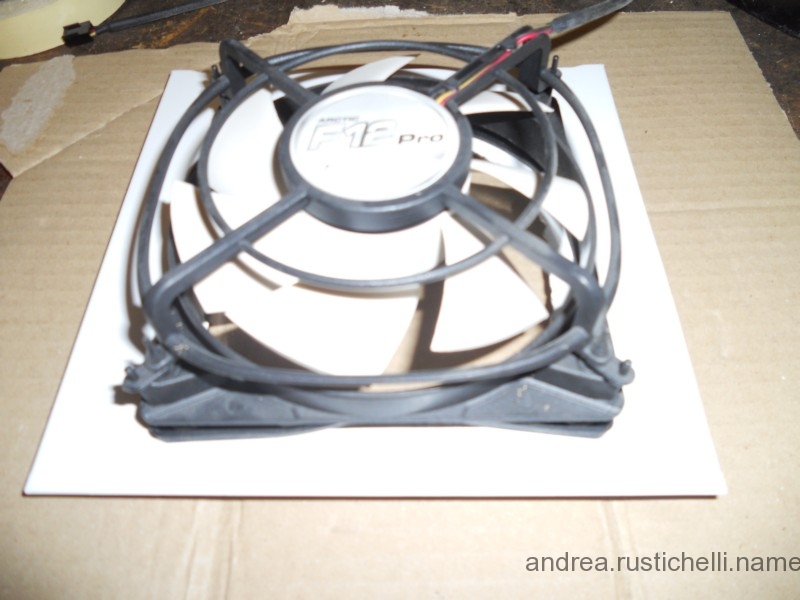

La ventola montata sui piedini

Il foro per il cavo dell'alimentazione della ventola

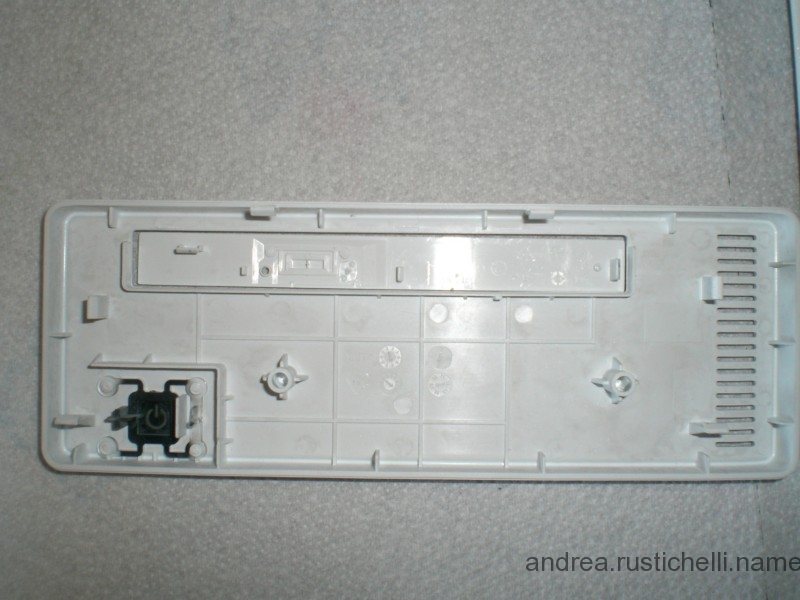

L'interno della maschera frontale

La maschera frontale rimontata senza il DVD

Il riassemblaggio

Ora non resta che riassemblare il tutto.

Il foro sul supporto interno permette di ventilare i dissipatori

La vista d’insieme dell’interno assemblato

Come appare la ventola montata sul case

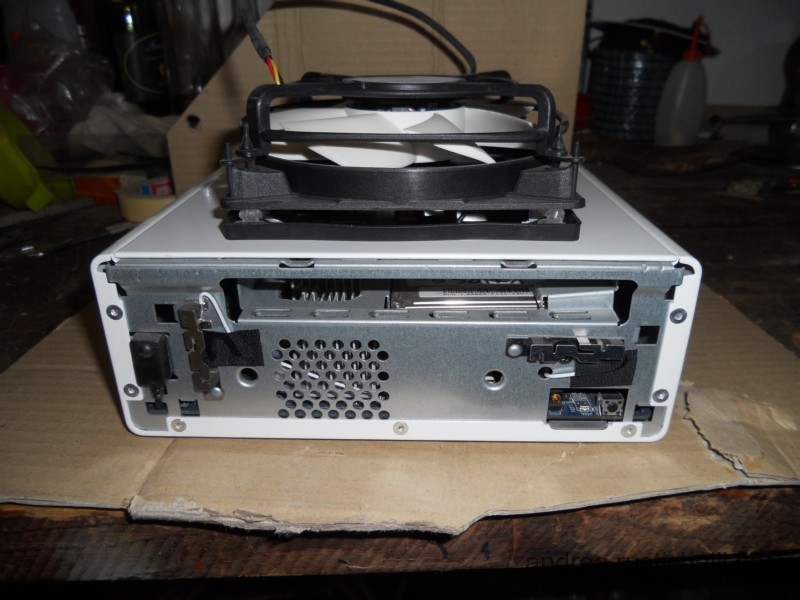

Il PC assemblato in attesa di ricevere il nuovo frontalino
